Лесопильные линии

Лесопильный комплекс с автоматизацией

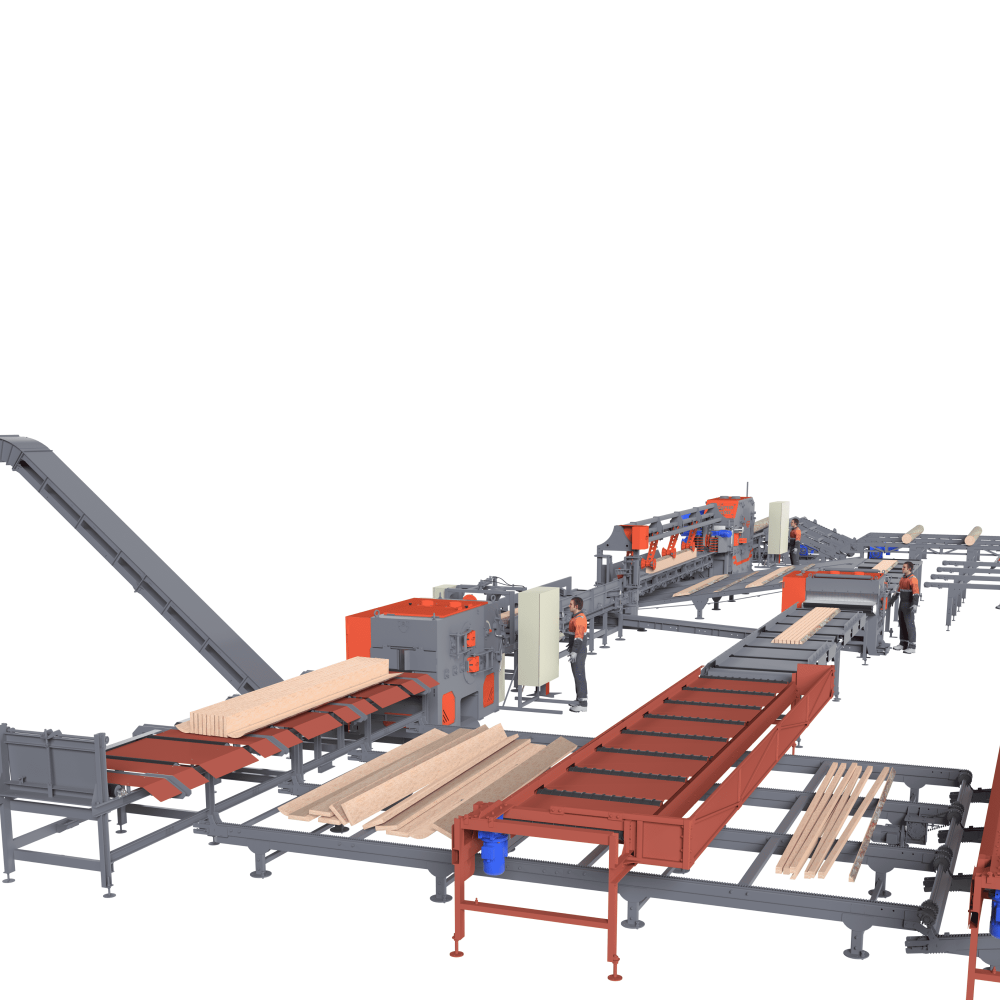

Автоматизированная лесопильная линия для переработки среднего леса (до 450 мм):

Предлагаем комплексное решение для лесозаготовительных предприятий — поточную лесопильную линию для производства экспортного обрезного пиломатериала. Данный комплекс оборудования разработан для эффективной распиловки бревен длиной до 6000 мм и диаметром до 470 мм.

Главное преимущество линии — максимальный коэффициент полезного выхода продукции. Благодаря продуманной логистике и включению в поток горбыльно-перерабатывающего станка, количество древесных отходов сводится к минимуму.

Преимущества комплекса:

Высокая производительность: Поточный метод и автоматизация перемещения сырья исключают простои.

Точная геометрия: Двухвальные станки серии «Триумф» обеспечивают идеальную геометрию пропила и стабильные размеры.

Глубокая переработка: Станок Град-4 перерабатывает горбыль в деловую доску за один проход, повышая рентабельность бизнеса.

Технологический процесс: как работает линия

Л функционирует в автоматическом режиме, обеспечивая непрерывный поток материала от бревна до готовой доски:

Подача сырья. Бревна с накопителя поступают на устройство поштучной выдачи, а затем на вращатель, где оператор позиционирует бревно для оптимального входа в пильный узел.

Первичная распиловка (Первый ряд). Бревно (Ø до 470 мм) подается в двухвальный бревнопильный станок Триумф 16П480 Классический . Здесь происходит распил на лафет (двухкантный брус), две необрезные доски и горбыль.

Сортировка. Лафет проходит через отделитель горбыля, автоматически очищаясь от боковых частей. Необрезная доска и горбыль сбрасываются на угловой транспортер для дальнейшей переработки.

Вторичная распиловка (Второй ряд). Лафет проходит через центрователь и поступает в двухвальный многопильный станок Триумф М2-700 (высота пропила до 210 мм). На выходе получается до 9 обрезных досок, которые автоматически сбрасываются на поперечный транспортер.

Кромкообрезка. Боковые необрезные доски поступают на многопильный станок МИГ-1000, где превращаются в качественный обрезной пиломатериал (доску или брусок).

Переработка отходов. Остаточный горбыль перерабатывается на станке Град-4, который распиливает его на обрезные доски за один проход.

Весь готовый материал со всех станков попадает на единый поперечный транспортер для дальнейшей сортировки. Л также оснащена системой удаления опилок.

Состав оборудования (Спецификация)

В базовую комплектацию лесопильной линии включены 15 основных узлов:

Накопитель бревен.

Устройство поштучной выдачи.

Вращатель бревна (кантователь).

Головной станок: Двухвальный бревнопильный Триумф 16П480 Классический .

Отделитель горбыля.

Транспортер угловой.

Центрователь лафета.

Станок второго ряда: Двухвальный многопильный Триумф М2-700.

Рольганг с системой цепного сброса.

Комплект рольгангов.

Транспортер цепной поперечный.

Кромкообрезной узел: Многопильный станок МИГ1000.

Тонкомерная линия лесопиления с горбыльным станком

Лесопильная линия ТРИУМФ — это высокопроизводительный комплекс для промышленной распиловки тонкомерного леса.

Решение спроектировано для получения максимального объема обрезного пиломатериала за один проход, минимизируя ручной труд благодаря развитой системе механизации.

Технологический процесс и принцип работы

Линия работает по поточной схеме, превращая круглое бревно в готовую продукцию в три этапа:

Первичный раскрой: Бревна подаются в двухвальный бревнопильный станок Триумф С750. На выходе получается двухкантный брус (лафет) и две подгорбыльные доски.

Распиловка лафета: Лафет по рольгангам поступает в одновальный многопильный станок Триумф Б700. Станок распускает брус высотой до 160 мм (ширина неограничена) на пакет обрезных досок экспортного качества.

Переработка горбыля: Боковой горбыль не уходит в отходы, а перемещается поперечным транспортером на горбыльно-перерабатывающий станок Триумф ГС4. Он распиливает горбыль на обрезные доски за один проход, существенно повышая полезный выход готовой продукции.

 Комплектация линии (Базовая версия)

Мы предлагаем сбалансированный набор оборудования, готовый к работе:

1. Бревнопильный станок Триумф С750 — мощный агрегат первого ряда для распиловки круглого леса.

2. Многопильный одновальный станок Триумф Б700 — станок второго ряда для эффективного роспуска лафета.

3. Станок горбыльно-перерабатывающий Триумф ГС4 — превращает отходы в доходы, перерабатывая горбыль в деловую древесину.

4. Механизация (Околостаночное оборудование):

Транспортер цепной поперечный ТЦП (3×3 м) — для перемещения горбыля.

Рольганг подающий (0,33×3 м) — 3 шт.

Рольганг приемный (0,33×3 м) — 4 шт.

Преимущества комплекса ТРИУМФ

Работа с длинномером: Возможность распиловки бревен длиной до 6 метров.

Эффективность: Одновременное получение лафета и подгорбыльных досок на первом этапе.

Минимум ручного труда: Система рольгангов и транспортеров обеспечивает плавное перемещение материала между узлами.

Гибкость: Возможна переработка как тонкого, так и среднего леса (до 32 см в диаметре).

Представленная комплектация является базовой. Мы готовы изменить состав линии под ваши задачи, добавить дополнительные модули или спроектировать уникальное решение с учетом площади вашего цеха и требований к производительности.

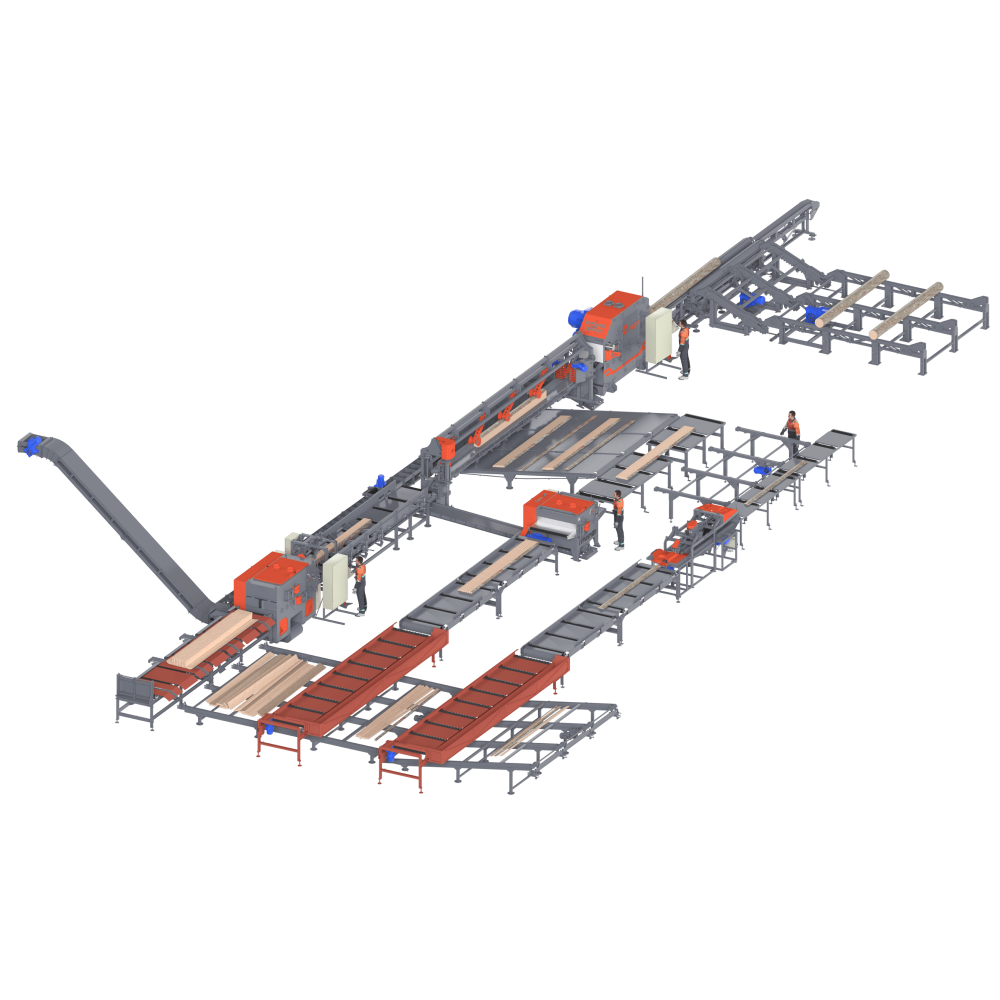

Схема расположения оборудования, вид сверху:

Точную стоимость линии с учетом околостаночного оборудования уточняйте у Вашего менеджера.

Лесопильная линия для распиловки среднего леса

Автоматизированная лесопильная линия для переработки среднего леса (до 450 мм):

Предлагаем комплексное решение для предприятий лесной промышленности — автоматическую поточную линию для производства обрезных пиломатериалов. Данный комплекс оборудования спроектирован для эффективной распиловки бревен длиной до 6000 мм и диаметром до 450 мм.Главное преимущество линии — максимальный коэффициент полезного выхода продукции. Благодаря включению в поток горбыльно-перерабатывающего станка и оптимизированной логистике, вы получаете товарную доску даже из отходов, сводя количество горбыля к минимуму.

Состав оборудования линии

В базовую комплектацию включены 15 узлов, обеспечивающих бесперебойную работу:

Накопитель бревен.

Устройство поштучной выдачи.

Вращатель бревна.

Головной станок: Двухвальный бревнопильный Триумф 16П480 Классический .

Станок второго ряда: Двухвальный многопильный Триумф М2-700.

Комплект приводных рольгангов.

Транспортер цепной поперечный.

Кромкообрезной узел: Многопильный станок М1000.

Узел переработки отходов: Горбыльно-перерабатывающий станок ГС-4.

Технологический процесс: как это работает

Л работает в автоматическом режиме, обеспечивая непрерывный поток материала:

Подача и позиционирование. Бревна с накопителя поступают на устройство поштучной выдачи, а затем на вращатель, который позиционирует бревно для оптимального входа в пильный узел.

Первичная распиловка. Бревно (диаметром до 450 мм) заходит в двухвальный брусующий станок Триумф 16П480 Классический . На выходе получается двухкантный брус (лафет), две подгорбыльные доски и горбыль.

Сортировка потока. Лафет проходит через отделитель горбыля, автоматически очищаясь от боковых частей. Необрезная доска и горбыль сбрасываются на поперечный транспортер для дальнейшей переработки.

Вторичная распиловка (Многопил). Лафет автоматически центрируется и поступает в двухвальный многопильный станок Триумф М2-700. Здесь он распускается на обрезные доски (высота пропила до 210 мм, до 9 досок за проход).

Кромкообрезка. Боковые необрезные доски поступают на многопильный станок МИГ-1000, где превращаются в качественный обрезной пиломатериал.

Переработка отходов. Весь остаточный горбыль отправляется в станок Град-4, который за один проход выпиливает из него дополнительную доску, повышая рентабельность всего производства.

Готовая продукция со всех участков собирается на поперечном транспортере и доставляется к месту сортировки и упаковки.Закажите расчет окупаемости данной линии для вашего региона. Оставьте заявку, и мы подготовим коммерческое предложение с учетом доставки и монтажа.

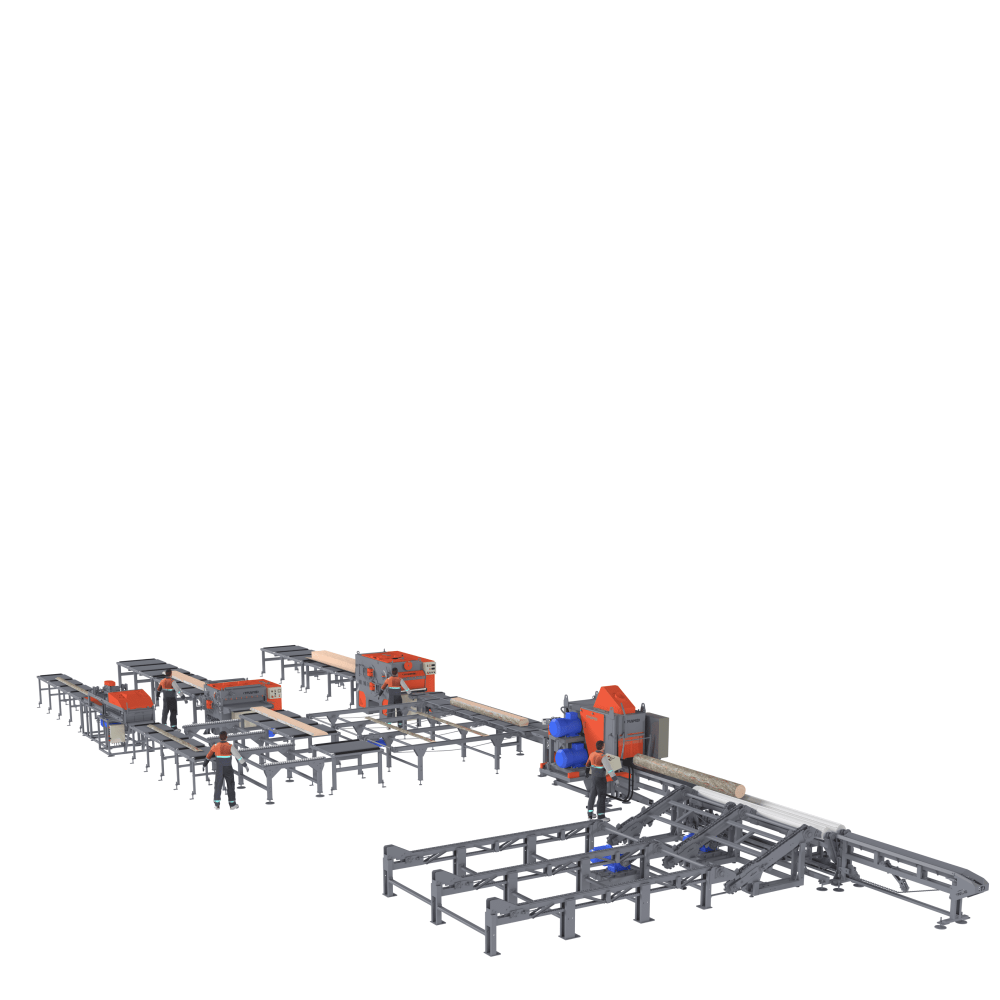

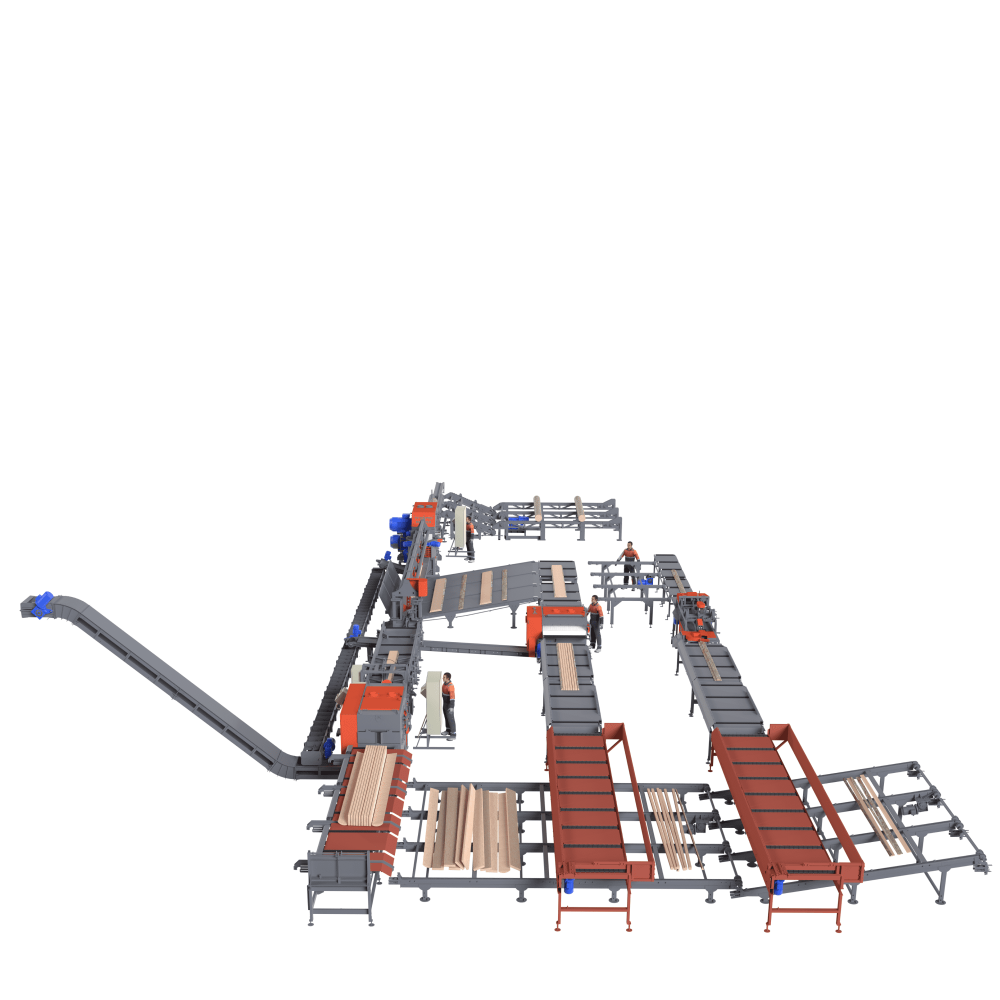

Схема расположения оборудования, вид сверху:

Точную стоимость линии с учетом околостаночного оборудования уточняйте у Вашего менеджера.

Тонкомерная линия лесопиления

Тонкомерная линия лесопиления

Линия для распиловки тонкомера ТРИУМФ — это готовое решение для эффективной переработки бревен диаметром до 320 мм с производительностью до 70 м³ за смену.Комплекс оборудования позволяет организовать потоковое производство качественной обрезной доски и лафета с минимальными трудозатратами.Основа линии — надежные станки серии ТРИУМФ 300 и С750, обеспечивающие высокую геометрию распила даже при работе с бревнами длиной до 6000 мм.

Технологический процесс:

Первичная обработка (Брусование): Бревно по подающему рольгангу поступает в бревнопильный станок для тонкомера С750.Здесь происходит распиловка круглого леса на двухкантный брус (лафет). Двухвальная система обеспечивает высокую скорость подачи и стабильность пиления.

Вторичная обработка (Раскрой): Полученный лафет передается на многопильный станок ТРИУМФ 300.Станок распускает лафет на обрезные доски заданных размеров.Важно: Многопил ТРИУМФ 300 имеет высоту пропила до 160 мм и не ограничивает ширину заготовки, что позволяет гибко настраивать карту раскроя.

В состав линии входят:

Бревнопильный станок Триумф С750 (СИЛ 750) — 1 шт.

Многопильный одновальный станок ТРИУМФ 300 — 1 шт.

Рольганг подающий (размер 0,33 × 3 м) — для плавной подачи сырья.

Рольганг приемный (размер 0,33 × 3 м) — для приема готовой продукции.

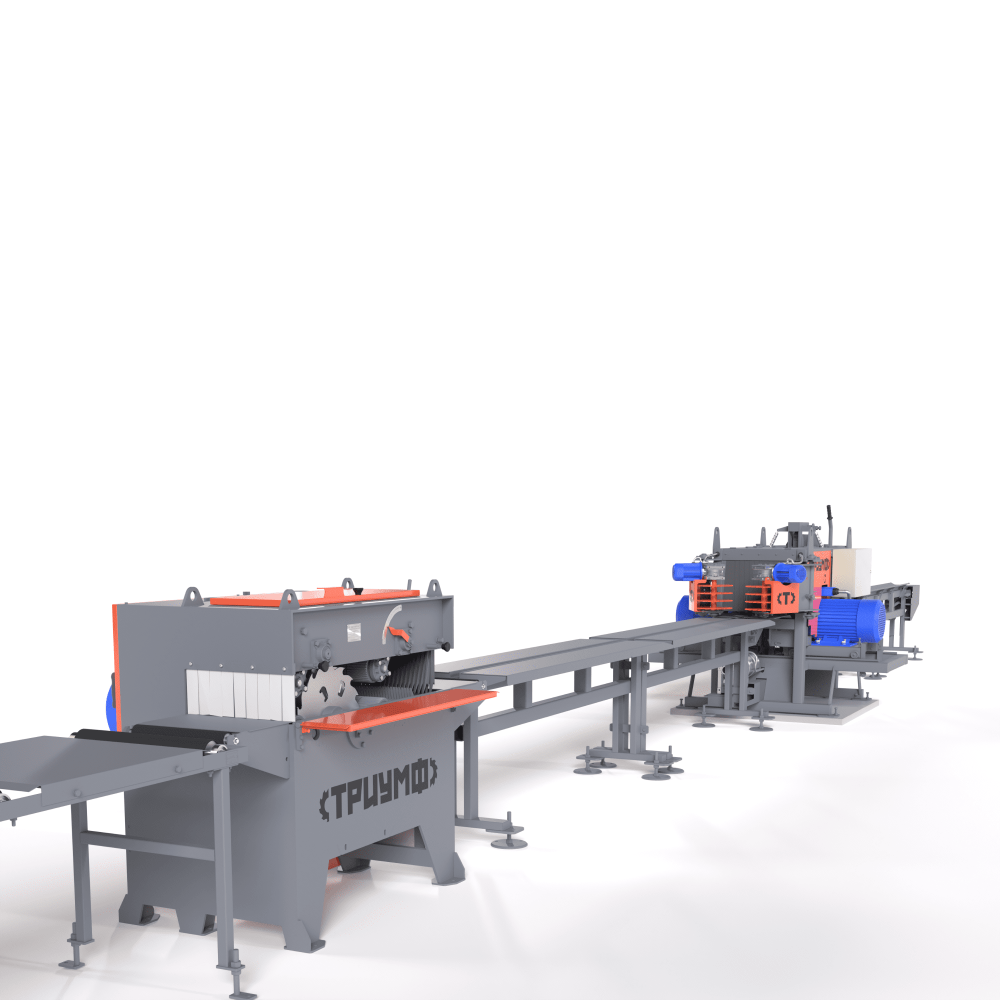

Схема расположения оборудования, вид сверху:

Индивидуальное проектирование

Если стандартная комплектация вам не подходит, мы готовы подобрать линию под ваши задачи!1)Автоматизация лесопильных линий 2)Механизация лесопильных линийОборудование готово к суровым российским реалиям: станки перерабатывают любые породы древесины и бесперебойно функционируют при любых температурах (в том числе в неотапливаемых цехах). Это надежная инвестиция в производство: при стабильной загрузке окупаемость линии составляет около 6 месяцев.Точную стоимость линии с учетом околостаночного оборудования уточняйте у Вашего менеджера.

Линия для переработки тонкомера Триумф АКТ-300

Линия для переработки тонкомера ТРИУМФ АКТ-300:

Линия ТРИУМФ АКТ-300 — это современное автоматизированное решение для промышленной распиловки тонкомерного леса диаметром до 300 мм. Комплекс является высокоэффективным аналогом фрезерно-брусующих станков, превосходя их по показателю полезного выхода пиломатериала.

Данное оборудование идеально подходит для лесопильных предприятий, стремящихся увеличить прибыль за счет глубокой переработки сырья и минимизации отходов.Главная особенность комплекса — сочетание высокой скорости подачи и рационального раскроя.

1)Высокая производительность: Л способна перерабатывать до 110 м³ круглого леса (по входу) за одну рабочую смену.

2)Максимальный выход продукции: В отличие от классического фрезерно-брусующего оборудования, АКТ-300 не превращает боковины в щепу. Система позволяет получить 4 дополнительные горбыльные доски высокого качества с каждого бревна.

3)Автоматизация процессов: Встроенная электронная линейка с электроприводом обеспечивает быструю и точную настройку размеров, исключая человеческий фактор.

Комплекс ТРИУМФ АКТ-300 представляет собой поточную линию, состоящую из четырех основных узлов, синхронизированных для непрерывной работы:

Бревнопильный станок (Первый ряд)Осуществляет первичный раскрой бревна на лафет (двухкантный брус). Оснащен мощными дисковыми пилами диаметром 750 мм, что гарантирует стабильный рез даже на плотной древесине.

Автоматический отделитель горбыляПринимает лафет после первого станка и автоматически отделяет боковые горбыльные доски, направляя их на дальнейшую переработку. Это позволяет избежать заторов и повышает общую скорость линии.

Многопильный станок (Второй ряд)Предназначен для распиловки лафета высотой до 200 мм. С помощью системы горизонтальных пил (диаметр 300 мм) станок распускает лафет на обрезные доски (до 11 штук за проход) и две горизонтальные горбыльные доски.

Многоуровневый приемный рольгангЗавершающий этап линии. Механизм автоматически сортирует поток: отделяет верхний и нижний горбыль от пакета готовых досок и транспортирует продукцию для дальнейшей укладки или сушки.

Почему стоит купить линию ТРИУМФ?

Внедрение линии АКТ-300 на производство позволяет существенно снизить себестоимость единицы продукции за счет скорости обработки и малого количества отходов. Это надежное оборудование для бизнеса, ориентированного на выпуск экспортного пиломатериала и заготовок для поддонов.Точную стоимость линии с учетом околостаночного оборудования уточняйте у Вашего менеджера.
