Разводные устройства

Разводное устройство Триумф ПР 22

Разводное устройство «ТРИУМФ» ПР 22 предназначено для разводки зубьев ленточных пил.

Перед началом работы, устройство жестко фиксируется на рабочем столе. Прижим и развод зуба пилы, производятся одновременно. При нажатии общей рукоятки оператором, усилие передается через систему рычагов на прижим к неподвижной опорной пластине. При дальнейшем толчке, винт толкателя продолжает движение и отгибает вершину зуба пилы. Данная кинематическая схема гарантирует надежную фиксацию пилы в рабочем положении независимо от величины изгиба зуба. Величина развода определяется по шкале индикатора. Устройство позволяет загибать зубья только в одну сторону. Чтобы загибать в противоположную сторону, пилу следует вывернуть «наизнанку». В рабочем положении ленточная пила опирается на опорные планки, закреплённые на станине. Регулировка высоты (по мере износа пилы) производится винтами расположенными по краям станины.

Разводное устройство Триумф РЛП 081

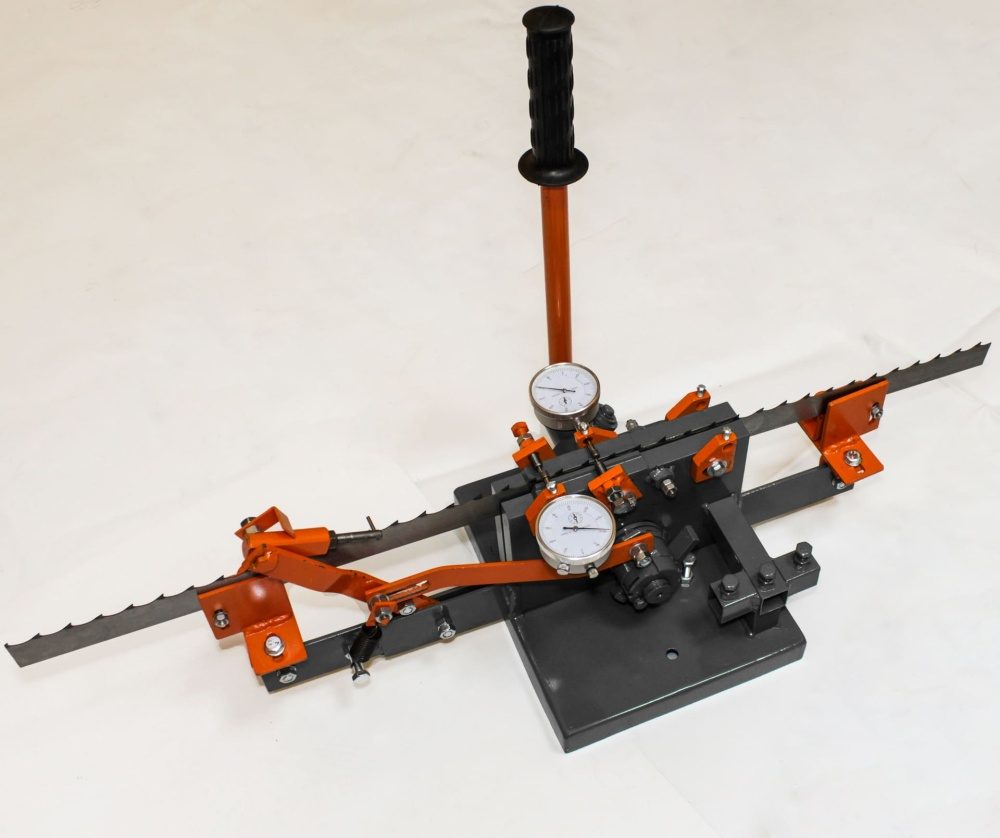

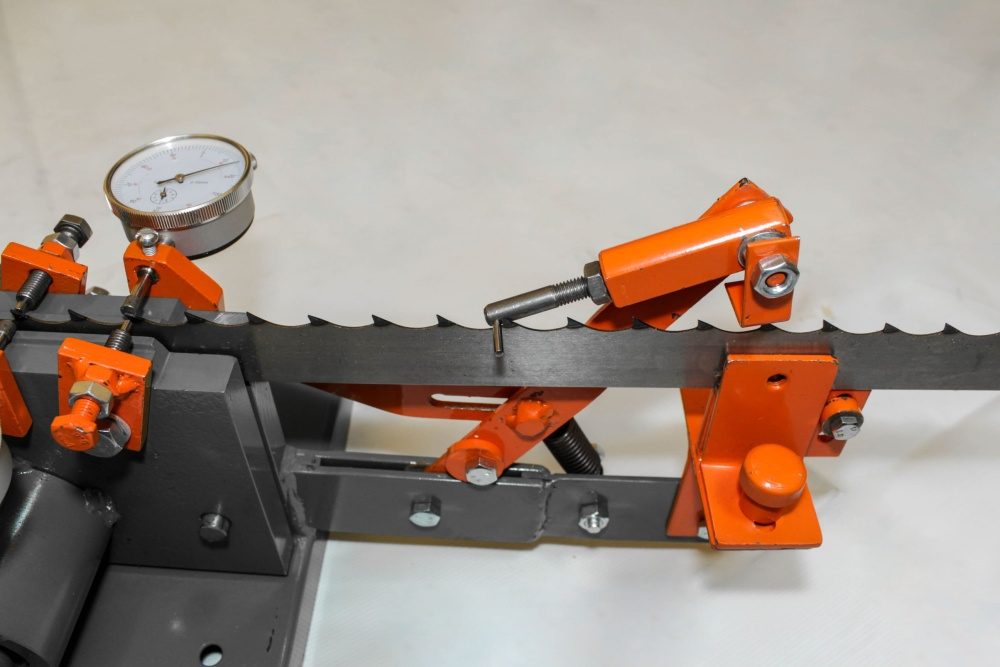

Двухстороннее разводное устройство «ТРИУМФ» РЛП 081 предназначено для одновременной двухсторонней разводки зубьев ленточных пил шириной до 60 мм, используемых на горизонтальных и вертикальных ленточных пилорамах и ленточно-делительных станках.

Разводка зубьев ленточных пил осуществляется по повторяющейся схеме: разводка зуба влево, прямо (без разводки) и затем разводка зуба вправо. Зубья, разведённые влево и вправо, служат для распиловки древесины, а прямой зуб без разводки служит для удаления опилок.

В данном виде устройства предусмотрена одновременная разводка зубьев в обе стороны (влево и вправо) одним нажатием на рычаг. При этом центровой зуб, как и положено, остаётся прямым и не разведённым.

Величина развода составляет около 0,5 толщины пилы с отклонением от размера на 0,02-0,03 мм.

Стоит отметить, что для мягкой древесины величина развода больше, чем для твёрдой. Рекомендуется проверять величину разводки новых пил, а так же заточенных, т.к. после заточки величина разводки уменьшается.
