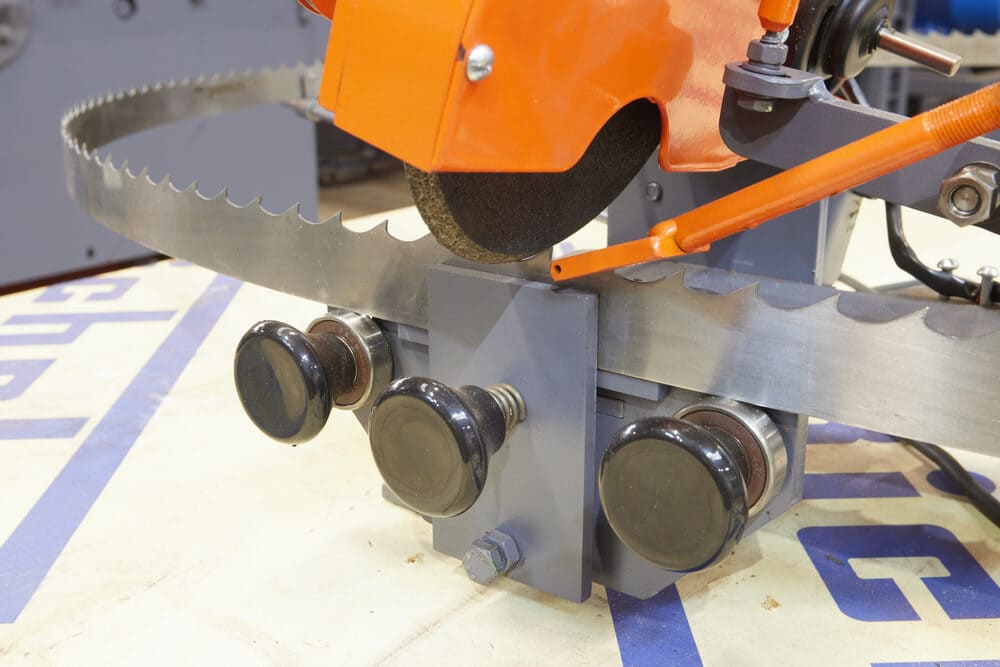

Заточной станок для ленточных пил Триумф ПЗ 22

Станок для заточки ленточных пил «ТРИУМФ» ПЗ 22 состоит из станины, на которой смонтированы узел подачи пилы, направляющие с прижимом и штанги для поддержки пилы.

Узел заточки зубьев имеет две регулировки: 1) по углу наклона от вертикали заточного круга 2) по высоте вертикального перемещения круга Узел подачи ленты регулируется по длине продвижения ленты при помощи вилки. Траектория движения заточного круга по контуру зуба в зависимости от типа ленты задается сменным кулачком и синхронизируется с помощью коромысла. Двух опорный шпиндель узла заточки приводится во вращение от электродвигателя мощностью 90 Вт через резиновый пассик.

Узел подачи ленты смонтирован на базе мотор-редуктора мощностью 15Вт и имеет дополнительную опору задающего кулачка. Электропитание станка осуществляется через понижающий 220В/12В блок питания с возможностью регулировки напряжения на мотор-редукторе для изменения скорости подачи ленты.

Заточной станок для дисковых пил Триумф СЗ 3М

Станок для дисковых пил «ТРИУМФ» СЗ 3М предназначен для заточки дисковых пил с твердосплавными пластинками по передней и задней поверхностям с прямой и косой заточкой. Заточка производится алмазным шлифовальным кругом.Заточной станок состоит из шпиндельного узла, приспособления для установки пилы и подставки. Шпиндельный узел обеспечивает наклон оси шлифовального круга на угол 15 градусов к горизонту для обеспечения косой заточки и поворачивается вокруг вертикальной оси на любой угол. Приспособление может наклоняться в обе стороны на угол 15 градусов относительно горизонтальной оси и перемещаться вдоль этой оси для обеспечения настройки на нужный угол заточки пилы. Настройка углов заточки производится по касанию плоскости шлифовального круга к затачиваемой плоскости. Приспособление вместе с пилой подводится по направляющей к шлифовальному кругу вручную, а отводится пружиной.
